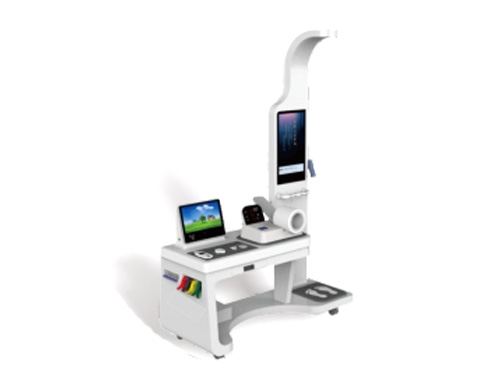

健康一体机系统硬件设计
通过健康一体机将前端传感器采集的健康数据进行打包，然后设定通信协议，与网关进行通信，然后网关接收到的数据包通过解析上传至云端数据库，终形成健康报告并在自助健康一体机上进行显示。网关的总体设计包括前端传感器、网关、wifi模块、蓝牙模块、RS232串口等。
健康一体机系统硬件设计
无线网络
自助体检一体机健康管理系统的协调器、终端健康一体机节点采用的芯片为TI公司研发的用于2.4GHZ、IEEE802.15.4/健康一体机的片上系统解决方案CC2530芯片（张毅，徐菲菲，雷景生，刘大明，基于和健康一体机技术智能家居系统的设计与研究：上海电力学院学报，2017）。健康一体机无线传感网络通过网关与前网络节点组网，系统节点上电后，无线网络通过健康一体机协调器将节点指令发送到节点，节点收到指令后将家居设备检测信息传送到网关，以此来实现家居环境的实时监测。以此功能实现健康一体机的硬件电路设计。
网关与前端节点采用健康一体机无线传感网络进行组网，当前端节点上电后，健康一体机协调器将网关发来的控制和查询指令传送至节点，并且健康一体机节点将家居设备的状态信息传递给网关，从而完成对前端节点的监控。设计健康一体机电路连接图。
传感器选择
自助体检一体机前端检测模块的选型尤为重要，考虑到人体生理指标检测的精 确性，在本系统中采用标准医疗传感器进行使用，以下列出相关检测模块的选择及参数。
（1）体温测量选取的是HT-F03D型红外线体温检测模块，HTF03D型红外线体温检测模块主要功能是测量体温。操作简单，精 确度高，将探测设备对准额头，按下按键一秒内就可以快速、准确的测得人体体表的温度。
（2）血氧、心率传感器选取HKS-12C型号的血氧饱和度和心率检测模块，血氧输出数据有血氧饱和度、心率。血氧饱和度数据变化不大，一般饭后消化系统需氧量上升，血氧饱和度会有明显下降。心率数据指的是一次心跳所用时间换算过来的实时脉率，每次心跳会刷新一次数据。
（3）血压传感器选取型号HKB-08B血压检测模块，血压检测模块为臂式测量方式，示波法原理，输出血压数据，
（4）血糖、尿酸的测量选取EA-11血糖尿酸检测模块，与血糖、尿酸测试条配套使用，用于测量人体毛细血管全血中葡萄糖的浓度以及尿酸。
（5）甘油三酯、总胆固醇的测量选取CCM-111检测模块，该模块的检测原理是在635nm波长处检测反应终点的颜色强度，利用该反射系数计算总胆固醇和甘油三酯的浓度。
